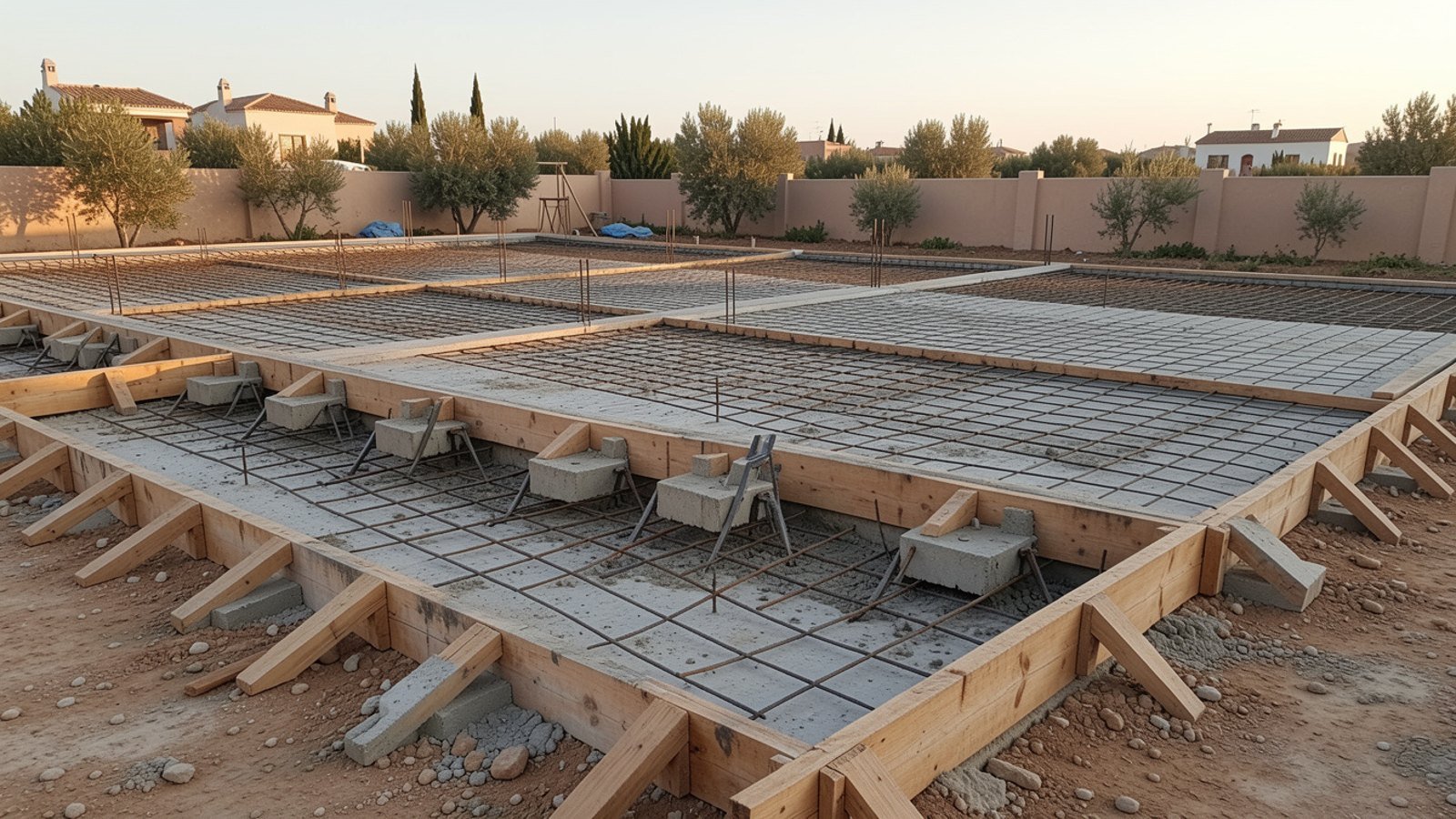

Enrobage des aciers : 5 erreurs de chantier à éviter

Pourquoi l'enrobage protège l'acier

L'enrobage est l'épaisseur de béton entre la surface de l'élément et l'armature la plus proche, cadres et épingles compris. Ce n'est pas une marge de confort : c'est la couche qui protège l'acier, qui transmet les efforts entre le béton et la barre, et qui tient au feu.

Un béton sain est très basique (pH proche de 13). Dans ce milieu, l'acier se couvre d'une pellicule passive qui le protège de la corrosion. Avec le temps, le CO₂ de l'air pénètre le béton depuis la surface et fait baisser ce pH : c'est la carbonatation. Elle progresse de quelques millimètres par décennie selon la qualité du béton. Tant que le front de carbonatation n'atteint pas l'acier, rien ne se passe. Quand il l'atteint, la pellicule passive disparaît et, dès qu'il y a de l'humidité, la rouille démarre.

La rouille occupe deux à six fois le volume de l'acier qu'elle remplace. Elle pousse sur le béton, le fait éclater le long de la barre, puis les aciers se retrouvent à l'air libre : c'est le poteau de quinze ans dont les armatures sont à nu. À Marrakech, ce scénario est fréquent sur les balcons, les acrotères, les poteaux de rez-de-chaussée et les semelles exposées à l'humidité du sol.

Les 5 erreurs de chantier les plus fréquentes

En diagnostic, les aciers apparents ont presque toujours la même origine : un enrobage réel inférieur à l'enrobage prévu. Le calcul est rarement en cause. Voici les erreurs d'exécution que nous retrouvons le plus souvent sur les villas et les petits immeubles.

• 1. Caler les aciers avec des morceaux de brique ou des caillouxLa brique est poreuse : elle absorbe l'humidité et la porte directement au contact de l'acier. Un caillou laisse un point de contact non enrobé. On utilise des cales en béton (même dosage que l'élément) ou des cales en plastique, à raison de 3 à 4 par m² sous une nappe de dalle, et des cales de poteau accrochées aux cadres.
• 2. Marcher sur le ferraillage avant le coulageSur une dalle, la nappe supérieure repose sur des chaises. Quand les ouvriers passent dessus pendant le coulage, les chaises plient, la nappe haute descend au fond du coffrage. L'enrobage supérieur disparaît et, sur un balcon ou sur appui, le bras de levier de la section avec lui : l'acier ne travaille presque plus. La solution tient en deux points : des chaises rigides en nombre suffisant, et des passerelles de circulation posées sur le coffrage.
• 3. Couler une semelle directement contre la terreSans béton de propreté, les aciers de la semelle sont posés sur la terre, la terre se mêle au béton en fond de fouille et l'enrobage réel tombe localement à zéro. C'est l'erreur la plus répandue en auto-construction. Un béton de propreté de 5 à 10 cm, coulé la veille, donne une surface plane et propre pour poser les cales et le ferraillage.
• 4. Un coffrage mal réglé ou un ferraillage mal centréUn poteau de 25 cm avec une cage de 20 cm n'a l'enrobage prévu que si la cage est centrée. Un coffrage qui bouge au coulage, une cage poussée contre une joue ou des cadres trop grands donnent un enrobage de 1 cm d'un côté et de 4 cm de l'autre. Les cales de poteau se mettent sur les quatre faces, à deux niveaux au moins.
• 5. Une vibration insuffisante ou un béton trop secMême avec les bonnes cales, un béton mal vibré laisse des nids de cailloux autour des barres : l'acier est enrobé de vide, pas de béton. L'enrobage nominal existe sur le plan, pas dans l'élément. Vibration par couches de 30 à 50 cm, aiguille plongée verticalement et retirée lentement, et un béton d'ouvrabilité adaptée sans ajout d'eau sur chantier.

Valeurs minimales : BAEL 91 et Eurocode 2

Les règles fixent un enrobage minimal selon l'exposition de l'élément. Le BAEL 91 révisé 99 (article A.7.1) reste la référence de la plupart des études au Maroc ; l'Eurocode 2 (NF EN 1992-1-1, § 4.4.1) raisonne par classes d'exposition et ajoute une marge d'exécution à l'enrobage minimal. Les valeurs ci-dessous sont des ordres de grandeur usuels pour un bâtiment courant ; le plan de ferraillage de votre projet fait foi.

Deux remarques pratiques. D'abord, l'enrobage se mesure au nu de l'acier le plus proche de la surface : pour un poteau, c'est le cadre, pas la barre longitudinale. Ensuite, la valeur de calcul suppose un diamètre de granulat compatible : un enrobage de 3 cm avec un gravier 25 mm n'est pas réalisable proprement.

Contrôle avant coulage : la check-list

Une fois le béton coulé, plus rien ne se corrige. Le contrôle de l'enrobage se fait au moment de la réception du ferraillage, élément par élément, avant d'autoriser le bétonnage. Sur les chantiers que nous suivons en OPC ou en contrôle d'exécution, ce passage dure une heure sur une villa et donne lieu à un PV signé.

• Type de calesBéton ou plastique uniquement. Aucune brique, aucun caillou, aucun morceau de bois.
• Densité des cales3 à 4 par m² sous les nappes de dalle ; cales de poteau sur les quatre faces, à deux niveaux ; cales sous les poutres tous les mètres.
• ChaisesNappe supérieure tenue par des chaises rigides, une tous les 80 cm à 1 m dans les deux sens, davantage en console.
• Béton de propretéPrésent, plan, propre, au moins 5 cm, sous toute semelle et tout radier.
• Centrage des cagesMesure au mètre de l'enrobage sur deux faces opposées pour les poteaux et les poutres ; écart maximal de 5 mm.
• PropretéPas de terre, de sciure ni de déchets dans le coffrage ; aciers sans rouille feuilletante.
• CirculationsPasserelles prévues pour que personne ne marche sur les nappes pendant le coulage.

Aciers apparents sur un bâtiment existant : que faire ?

Des aciers visibles sur un poteau, un balcon ou une sous-face de dalle ne signifient pas que le bâtiment va s'effondrer, mais ils signifient que la protection a cédé et que la section d'acier diminue chaque année. Trois questions guident le diagnostic : quel élément est touché (un acrotère n'a pas les conséquences d'un poteau porteur), quelle est la perte de section des barres, et le phénomène est-il généralisé ou local.

La réparation suit toujours la même logique : purger le béton éclaté jusqu'au béton sain, dégager les aciers sur tout leur pourtour, les brosser, les passiver, ajouter des barres si la perte de section dépasse 10 à 15 %, puis reconstituer l'enrobage avec un mortier de réparation adapté. Reboucher à l'enduit sans traiter l'acier ne fait que cacher le problème pendant deux ou trois ans.

Lorsque la corrosion touche des éléments porteurs ou qu'elle est généralisée, un diagnostic d'ingénieur avec mesure de la profondeur de carbonatation et sondages est nécessaire avant de décider entre réparation locale et renforcement.

Sources et références

Références utilisées pour cet article :

• BAEL 91 révisé 99, article A.7.1 (protection des armatures) et A.7.2.4Référence normative ou source citée dans l'article.
• NF EN 1992-1-1 (Eurocode 2), § 4.4.1 (enrobage des armatures)Référence normative ou source citée dans l'article.
• NF DTU 13.1 (fondations superficielles), béton de propretéRéférence normative ou source citée dans l'article.
